反擊式破碎機的構造

發布時間:2010-12-28 16:17:40 更新時間:2020-06-20 18:40:48 編輯:紅星機器

反擊式破碎機應用范圍比較廣,使用的用戶也比較多。本文就來介紹一下反擊式破碎機的的構造是怎樣的,便于紅星用戶更好的了解該設備,使其更好的為我們帶來效益。具體如下:

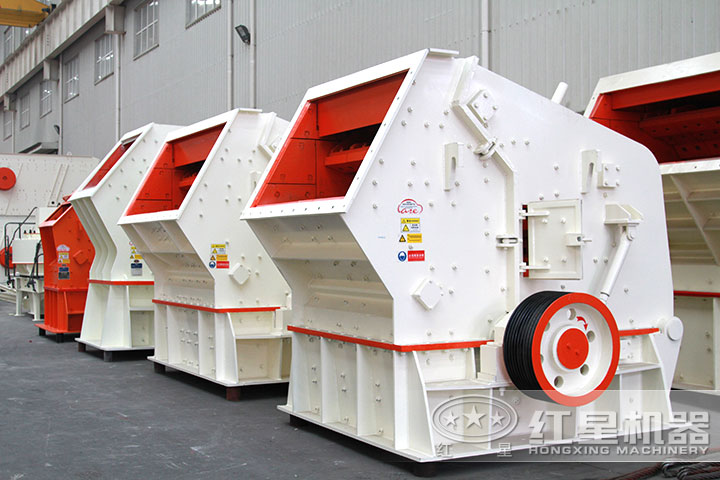

反擊式破碎機

反擊式破碎機車間展示

單轉子反擊式破碎機的構造

料塊從進料口喂入,為了防止料塊在破碎時飛出,在進料口進料方向裝有鏈幕。喂入的料塊落在篦條篩的上面,細小料塊通過篦縫落到機殼的下部,大塊的物料沿著篩面滑到轉子上。

在轉子的圓周上固定安裝著有一定高度的板錘,轉子由電動機經V型皮帶帶動作高速轉動。落在轉子上面的料塊受到高速旋轉的板錘的沖擊,獲得動能后以高速向反擊板撞擊,接著又從反擊板上反彈回來,在破碎區中又同被轉子拋出的物料相碰撞。

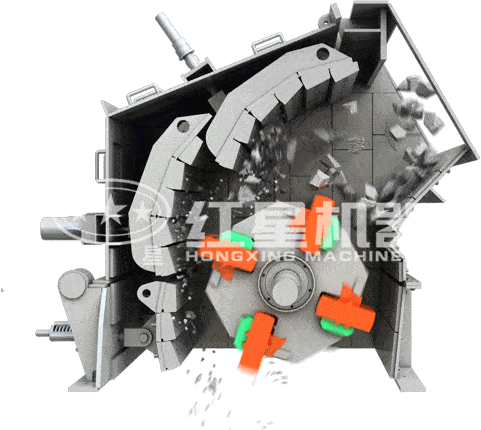

反擊式破碎機作業

反擊式破碎機作業原理

由條篩、轉子、反擊板以及鏈幕所組成的空間稱為第一沖擊區;由反擊板與轉子之間組成的空間是第二沖擊區。物料在第一沖擊區受到互相沖擊而破碎后,繼而又進入第二沖擊區受到再次的沖擊粉碎。破碎后的物料經機殼下部的出料口卸出。

反擊板的一端用活鏈懸掛在機殼上,另一端用調節螺栓將其位置固定。當大塊物料或難碎物件夾在轉子與反擊板之間的間隙時,反擊板受到較大壓力而使反擊后移,間隙增大,可讓難碎物通過,而不致使轉子損壞。而后反擊板在自重作用下,又恢復原來位置,以此作為破碎機的保護裝置。

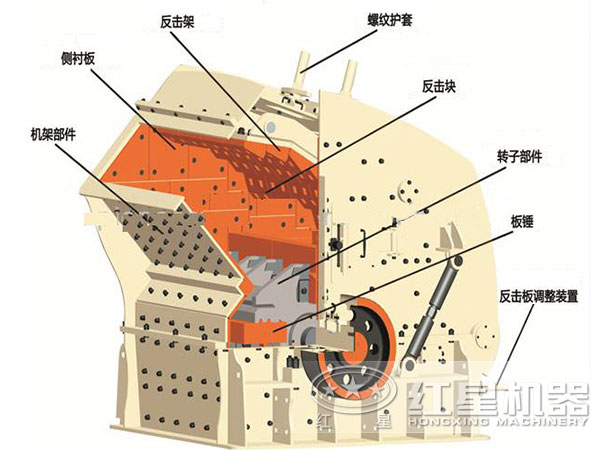

反擊式破碎機主要部件介紹

反擊式破碎機內部結構

1)反擊板

反擊板的作用是承受被板錘擊出的物料的沖擊,使物料受沖擊而破碎,并將沖擊破碎后的物料重新彈回沖擊區,再次進行沖擊破碎獲得所需的產品粒度。

反擊板的形式很多,主要有折線形和弧線形兩類。折線形反擊面能使在反擊板各點上的物料都是以近似垂直方向進行沖擊,因此可獲得更好的破碎效果。圓弧形反擊面能使料塊由反擊板反彈出來之后,在圓心區形成激烈的沖擊粉碎區,以增加物料的自由沖擊破碎效果。

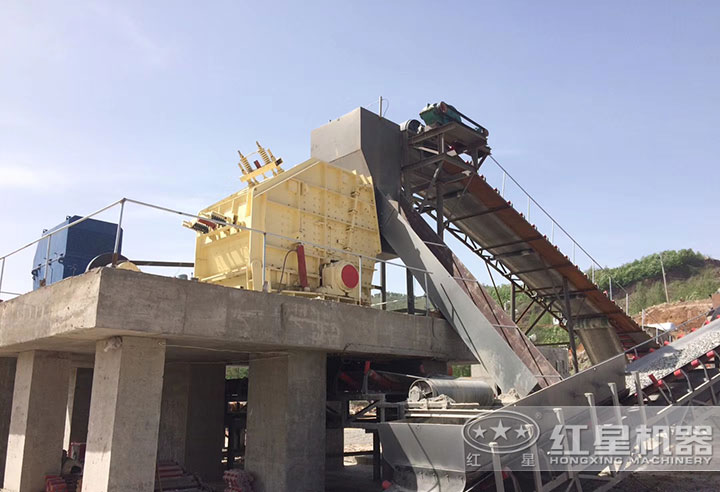

反擊式破碎作業現場

反擊式破碎機現場

反擊板一般采用鋼板焊成。其反擊面上裝有耐磨的襯板、但也可用反擊輥或篦條板組成。帶有篦縫的反擊面,其產品細粒級含量較少,設備生產能力可提高,電耗省。但存在結構復雜、反擊面磨損后難于更換、磨損快等缺陷。

反擊式破碎機的轉子大都采用整體鑄鋼制成,結構堅固耐用,易于安裝板錘,它的質量大,能滿足破碎要求。小型和輕型反擊式破碎機的轉子也可采用鋼板焊接而成。

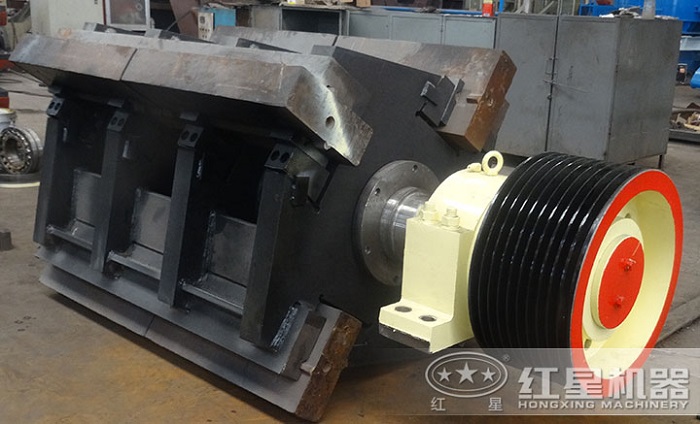

反擊式破碎機轉子

反擊式破碎機轉子展示

2)板錘

板錘的形狀與緊固方式及工作載荷密切相關。板錘的設計應滿足工作可靠、裝卸簡便和提高板錘金屬利用率的要求。板錘一般采用高鉻鑄鐵、高錳鋼和其它耐磨合金鋼制成。板錘的形狀很多,有長條形、T形、S形、工形、斧形和帶槽式等形狀,現在一般為長條形。

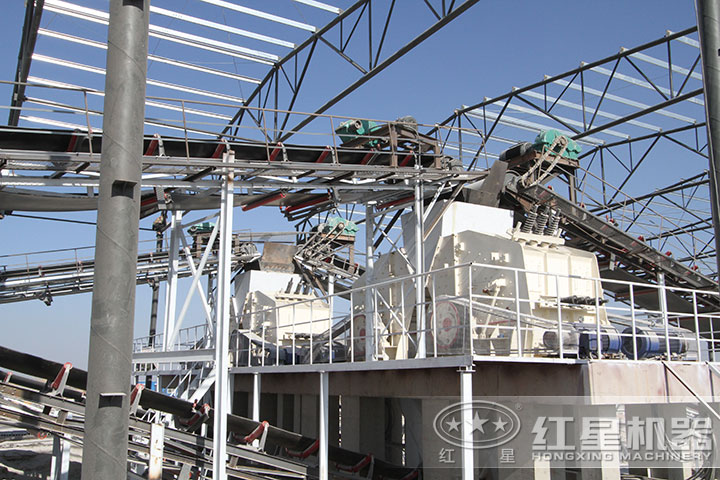

大型反擊式破碎機現場

四臺大型反擊式破碎機作業現場

我們只有更好的了解反擊式破碎機設備,才能更好的使用操作。只有可以操作好反擊式破碎機設備,才能為我們帶來更好的效益。反擊式破碎機價格咨詢電話:0371-67772626!
